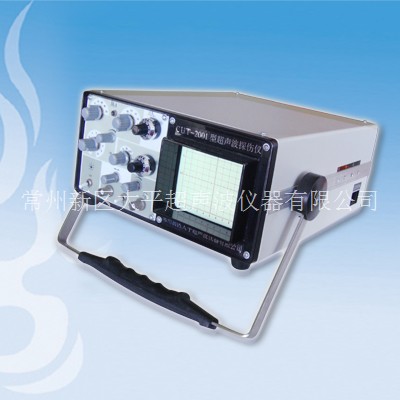

CUT-2000A型超声波探伤仪

产品型号:CUT-2000A

一、CUT-2000A超声波探伤仪的概述:CUT-2000A型超声波金属探伤仪为A型脉冲式超声波探伤仪,由集成功能模块和晶体管混合组成,耗电省,探伤灵敏度高,功率大,可交直流两用,适合铸件、锻件、板波探伤。主机交直流电源装成一体化,交直流自动转换,携带方便,是一台宽频带,高可靠,性能优异的超声波金属探伤仪,深受用户欢迎,其主要特点如下:1、仪器采用高亮度,对交线为150MM特大屏面。内刻度超声波探伤仪专用矩形示...
立即咨询

一、CUT-2000A超声波探伤仪的概述:



CUT-2000A型超声波金属探伤仪A型脉冲式超声波探伤仪,由集成功能模块和晶体管混合组成,耗电省,探伤灵敏度高,功率大,可交直流两用,适合铸件、锻件、板波探伤。主机交直流电源装成一体化,交直流自动转换,携带方便,是一台宽频带,高可靠,性能优异的超声波金属探伤仪,深受用户欢迎,其主要特点如下:

1、仪器采用高亮度,对交线为150MM特大屏面。内刻度超声波探伤仪专用矩形示波管。高亮度、聚焦好、波形清晰:便于探伤人员分析缺陷性质。

2、主机、直流、交流电源一体化设计。机内交流自动转换,在自动转换过程中波形不发生任何变化。使用特别方便。

3、仪器定量测试范围为108db,其中1db10档,10db5档,6db8档,适宜于半波高度去探伤。增益微调调节量约18db,调节时波幅升降平缓,无突变。

4、所有集成功能模块,集成块,晶体管均设计在低电压小电流,低功耗状态工作。性能稳定,经久耐用,可靠性高,故障少。

5、使用交流电源供电,仪器允许电网电压波动范围在280-0v仪器各项指标不变化。

6、机内关键部位短路,电源会自动保护,以防止因连锁反映造成故障扩大。

7CUT-2000A型超声波金属探伤仪,具有报警功能,它能对闸门内的“进波”和“失波”进行报警。



二、CUT-2000A超声波金属探伤仪的主要指标

1、工作频率:0.5MHZ16 MHZ

2、探伤灵敏度余量>56db200mm/φ2缺陷波)

3、始波宽度<10mm200mm/φ2缺陷波满刻度时)

4、回波宽度:<5mm200mm/φ2缺陷波满刻度时)

5、分辨力X值>30db

6、盲区≤8mm

7、水平线性误差<1

8、垂直线性误差<3

9、动态范围:≥30db

10、电噪声电平/灵敏度余量4/46db

11、衰减器精度任相邻12db误差<0.5db

12、定量增益精度48db中任二档误差<0.5db

13、探伤深度0~100mm0~300mm0~300mm三档连续覆盖。

14、重复频率约0~100mm50HZ

       0~300mm0~3000mm250HZ

15、发射脉冲幅度>550vp-p

16、使用电源:直流9.8v-14.5v

                                   交流200v+20

17、功率:直流约5w,工作电流约400mA

   交流约10w

18、报警灵敏度:±1db

19、报警范围:10~100%波高

20、体积:300mm×140mm×360mm(宽×高×深)

21、主机约5kg,电池1.8kg;充电器0.9kg

    (产品外观及配置以实物为准)
