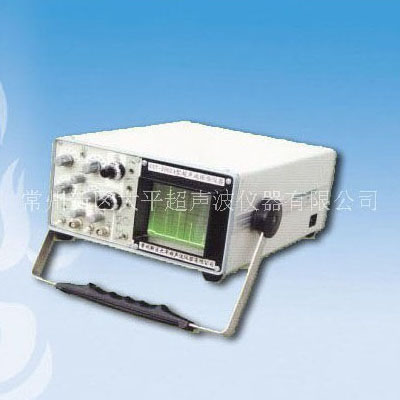

CUT-2001A型超声波探伤仪

产品型号:CUT-2001A

一、CUT-2001A超声波金属探伤仪的概述:CUT-2001A型超声波金属探伤仪为A型脉冲反射式超声波探伤仪。由集成电路和晶体管混合组成,耗电省,探伤灵敏度高,可交直流两用。适合板材板波探伤、大型铸件、锻件的超声波金属探伤,交直流电源和主机装成一体,携带方便,是一台宽频带,性能优异的超声波金属探伤仪,深受用户欢迎,其主要特点如下:1.机内电池能连续工作8小时以上,特别适合于探伤现场无交流电源或探伤现场不能用交...
立即咨询

一、 CUT-2001A超声波金属探伤仪的概述:



 CUT-2001A型超声波金属探伤仪A型脉冲反射式超声波探伤仪。由集成电路和晶体管混合组成,耗电省,探伤灵敏度高,可交直流两用。适合板材板波探伤、大型铸件、锻件的超声波金属探伤,交直流电源和主机装成一体,携带方便,是一台宽频带,性能优异的超声波金属探伤仪,深受用户欢迎,其主要特点如下:

1机内电池能连续工作8小时以上,特别适合于探伤现场无交流电源或探伤现场不能用交流电源的用户。

2、采用高亮度,对角线为120mm的大屏面矩形示波管,解决了电磁场干扰引起的波幅抖动,探伤人员长时间观察不易引起眼睛疲劳。

3、仪器定量测试范围为108dB,其中1dB10档,10dB5档, 6dB8档,适宜使用半波高度法探伤,增益微调,调节量约18 dB,调节时波幅升降平缓,无突变。

4、所有集成电路,晶体管均设计在低电压,小电流,低功耗状态工作,经久耐用,可靠性高,故障少。

5使用交流电源供电时,仪器允许电网电压在300V150V范围内供电,仪器各项指标不变化,如电网电压超出规定范围,仪器能自动保护。

6、机内关键部位短路,开路或接触不良均能自动保护,以防止因连锁反应造成故障范围扩大。

7CUT-2001A型超声波金属探伤仪,增加了报警功能,它对闸门内的“进波”和“失波”进行报警。



二、 CUT-2001A超声波金属探伤仪的主要技术指标:



1、工作频率:0.5MHz--16MHz

2探伤灵敏度余量:>56dB 200mm/φ2缺陷波)

3始波宽度<12mm 200mm/φ2缺陷波满度时)

4、回波宽度<5mm (纵波)

5、分辩率:X≥30 dB

6、盲区:≤8mm

7、水平线性误差<1%

8、垂直线性误差<3%

9、动态范围:>30dB

10、电噪声电平/灵敏度余量≤4%/46 dB

11、衰减器精度:任相邻12 dB误差不大于0.5 dB

12、定量增益精度:48dB中任一档误差小于0.5 dB

13、探伤深度0-100mm0-300mm0-3000mm 三档连续复盖

14、重复频率约0~100mm500Hz

                             0~300mm0~3000mm250Hz

15、发射脉冲幅度>550VP-P

16、使用电源:直流9.8-14.5V交流220V±20%

17、功耗: 直流5W(工作电流约400mA交流10W

18、报警:灵敏度±1dB

19、报警范围:10%---100%波高

20、体积:230mm×130mm×320mm(××)

21、重量:主机:3.4kg;电池:1.8kg;充电器:0.9kg

 (产品外观及配置以实物为准)
