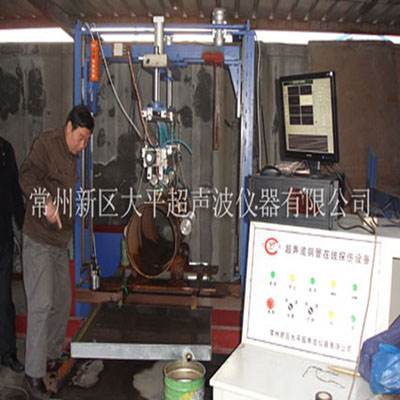

CUT-2010AⅧ型在线超声探伤设备

产品型号:CUT-2010AⅧ

一、CUT-2010AⅧ型在线超声探伤设备检测钢管的范围:1、管径:ф219—ф920mm2、管壁厚度:6—12mm3、板宽:350—1300mm4、焊缝高度:1—3.2mm5、焊缝倒角:40°—75°6、探伤速度:2米二、CUT-2010AⅧ型在线超声探伤设备技术指标:1、通道数: 8通道2、通道工作方式:可任意选定1-8个通道,循环工作3、增益总量: 80dB,步进1dB,6dB4、探头工作方式: 单探头发射、接收或双探头分别发射、接收5、分辨力: ≥26dB6、动态...
立即咨询

一、CUT-2010AⅧ型在线超声探伤设备检测钢管的范围:

1、管径:ф219—ф920mm

2、管壁厚度:6—12mm

3、板宽:350—1300mm

4、焊缝高度:1—3.2mm

5、焊缝倒角:40°—75°

6、探伤速度:2



二、CUT-2010AⅧ型在线超声探伤设备技术指标:

1、通道数:       8通道

2、通道工作方式:可任意选定1-8个通道,循环工作

3、增益总量:     80dB,步进1dB,6dB

4、探头工作方式: 单探头发射、接收或双探头分别发射、接收

5、分辨力:       ≥26dB

6、动态范围:     ≥30dB

7、频率范围:     0.510MHz

8、重复频率:     10KHz

9、垂直线性:     ≤4%

10、水平线性:    ≤1%



三、CUT-2010AⅧ型在线超声探伤设备检测标准:

该设备应满足API—5L标准对螺旋管焊缝缺陷的超声波探伤要求。



四、CUT-2010AⅧ型在线超声探伤设备供货范围

1、仪器部分

1TBCTDSPA8通道探伤机(网络)    一台

2TBBJ8A型报警单元                                          一台

3)工控机:台湾磐仪                                             一台

4)配套软件                                                            一套

5)操作台式机柜                                                   一台

2、伺服系统 (一套)

 1)电视测量图像自动跟踪

 2伺服驱动直线型电动推杆

 3)运动部分:直线滚动轴承

 4)采用CCD摄像机

3、龙门架及升降系统(Ф219―ф920 )一套

4、计算机一台

  5、资料提供:

1)提供中文操作说明书及注意事项

2)提供中文机械图纸

3)提供中文电路原理图

4)提供应用程序光盘
